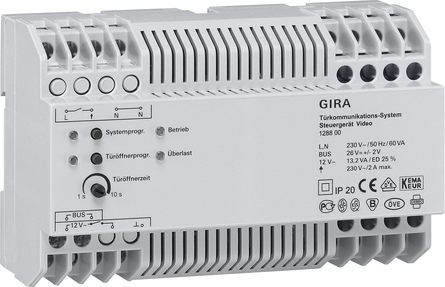

Steuergerät Video REG

Steuergerät zur Versorgung der Audio- und Videokomponenten des Gira Türkommunikations-Busses.

• Versorgung des verpolungssicheren und kurzschlussfesten 2-Draht-Busses bei Verwendung von Video-Komponenten wie Farbkamera, TFT-Farbdisplay.
• Bis zu 2 Türstationen mit Farbkamera und 28 Wohnungsstationen mit TFT-Farbdisplay via Steuergerät Video versorgbar.
• Insgesamt können bis zu 15 Farbkameras vom Steuergerät Video angesteuert werden (5 Türstationen Video und 10 TKS-Kamera-Gateways), von denen zwei Türstationen mit Farbkamera vom Steuergerät Video mit Spannung versorgt werden können. Die weiteren Farbkameras müssen mit jeweils einer eigenen Spannungsversorgung für Türkommunikation betrieben werden.
• Selbstrückstellende elektronische Kurzschluss- und Überlasterkennung der Betriebsspannungen und des Busanschlusses.
• Tasten für System- und Türöffnerprogrammierung.
• LED-Statusanzeigen für Betrieb, Überlast, Systemprogrammierung und Türöffnerprogrammierung.
• AC 12 V Ausgang zur Spannungsversorgung eines handelsüblichen Türöffners.
• Relaisausgang zum Schalten eines Türöffners mit eigener Spannungsversorgung.
• Türöffnerschaltzeit stufenlos von 1 bis 10 s einstellbar.

Technische Daten

Nennspannung primär: 230 V AC, 50 Hz
Nennspannung sek.: SELV 26 V DC ±2 V
Nennstrom sekundär: 700 mA Dauerlast, 1,15 A Spitzenlast (max. 5 s), Überlastabschaltung ab 900 mA
Schraubklemmen: 0,6 mm bis 2,5 mm²
Ausgang Türöffner: 12 V AC, 1,1 A / ED 25 %
Relaisausgang: 250 V AC, 2 A
Leitungslänge von Kamera bis zum entferntesten TFT-Display: max. 100 m
Gesamtleitungslänge im reinen Audiobetrieb: siehe Steuergerät Audio 128700
Abmessungen: REG Gerät mit 8 TE
Temperaturbereich: -5 °C bis +45 °C
Schutzart: IP 20

Hinweise

• Das Steuergerät Video ist für den Einbau in die Unterverteilung vorgesehen, nicht für handelsübliche Aufputzverteiler.
• Wird die Topologie der Videoverkabelung als Stichleitung ausgeführt, wird zusätzlich der Videoverteiler benötigt.
• In Kombination mit dem TKS-TK-Gateway ist die Spannungsversorgung für Türkommunikation erforderlich.
• Mit dem Steuergerät Video ist der Aufbau von Türkommunikationsanlagen mit bis zu 70 Audioteilnehmern möglich (z. B. 1 x Einbaulautsprecher, 5 x Erweiterungsmodul für Einbaulautsprecher, 68 x Wohnungsstation AP).
